SDU-W <複合鋼板耐震壁>

製品詳細

SDU-W

SDU-W表SDU-W裏

※画像をクリックすると拡大表示されます。

標準寸法
910 o×910 o×3 o
重量
約8.6s / 枚
壁倍率
4.2 <国土交通大臣認定>
壁強さ倍率・基準耐力
8.6kN/m
基準剛性
1130kN/rad/m
国土交通大臣認定 壁倍率4.2

鋼板(厚さ0.5o)

SDUに使用している鋼板は、国土交通大臣指定建築材料です。特徴としてスーパー錆にくく、耐食性に優れています。また、環境に配慮して、クロムフリー処理を施してあります。

詳しくはスーパー錆びにくい鋼板をご覧下さい。

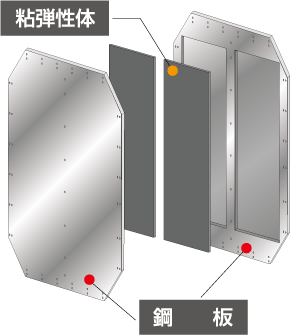

SDU-W構造図

粘弾性体

耐久性に優れたブチルゴムを主成分としています。さらに、鋼板の間に閉じ込めているので、空気に触れての劣化を防いでいます。

また、厚生労働省より定められているシックハウスの原因となる物質を含まず、燃えるようなことがあっても、有害物質は発生しません。

このページの先頭へこのページの先頭へ

SDU-C

SDU-W表SDU-W裏

標準寸法
910 o×160 o
重量
約3.2s / 枚

用途

SDU-W2枚の結合材です。鋼板の厚さは2.3oです。曲げのない製品、SDU-CFもあります。

このページの先頭へこのページの先頭へ

SDU-Wの標準設置方法

SDU-Wの標準設置方法

大壁に標準サイズのSDU-W(910×910):3枚、SDU-C(910×160):2本を専用ビスにて取付け(右図参照)を行います。総重量約33s。

上記寸法の標準セットの設置で国土交通大臣認定を取得しています。

認定番号:FRM−0088

標準サイズ以外もございます。詳しくは製品サイズ一覧をご覧下さい。

施工方法は施工フローと簡単施工をご覧下さい。
