SDU-W <複合鋼板耐震壁>

大壁の仕上げ<室外>

大壁外壁の施工例です。これに限ったものではありませんので参考にしてください。
寸法は予告無く変更することがあります。

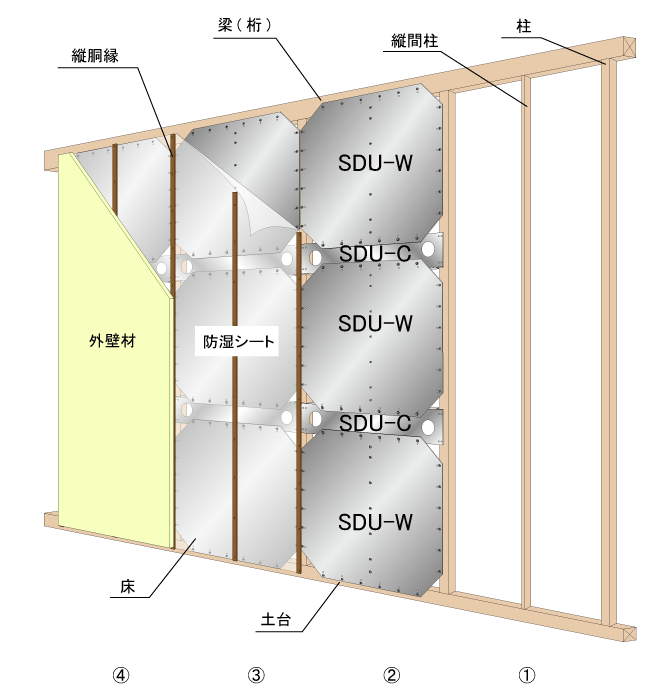

縦胴縁

室外大壁の仕上げ施工例

@間柱は縦間柱
ASDUを取付ける(取付け方は施工フローをご覧下さい)
B防湿シートを挟み、縦胴縁を取付ける
C外壁材を取付ける

このページの先頭へこのページの先頭へ

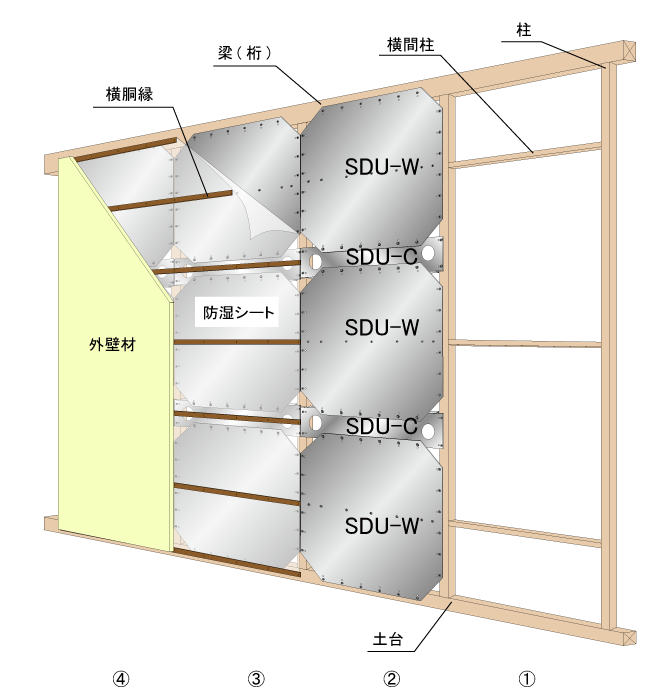

横胴縁

室外大壁の仕上げ施工例

@間柱は横間柱
ASDUを取付ける(取付け方は施工フローをご覧下さい)
B防湿シートを挟み、横胴縁を取付ける
C外壁材を取付ける

下記も参考にしてください。PDFデータです。

縦胴縁

横胴縁

モルタル仕上げ

屋外縦胴縁 屋外横胴縁 屋外モルタル
