SDU-W <複合鋼板耐震壁>

入隅の仕上げ

入隅の仕上げの施工例です。これに限ったものではありませんので参考にしてください。
寸法は予告無く変更することがあります。

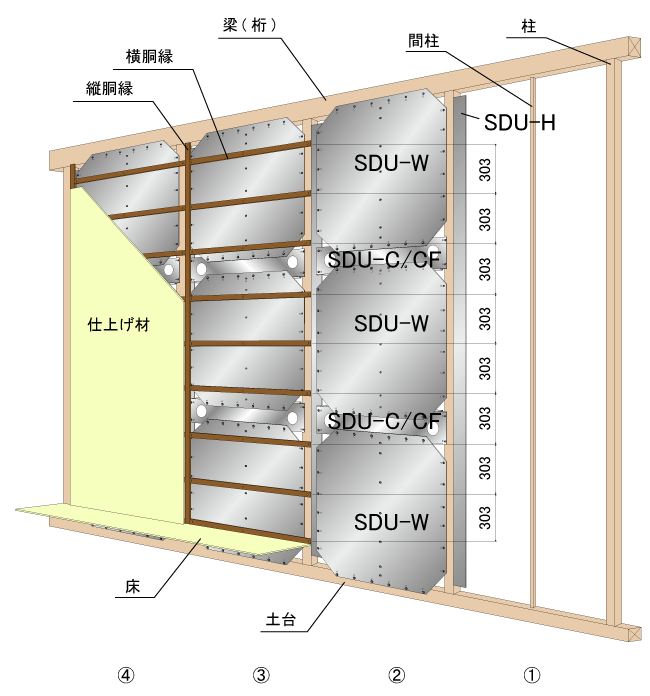

入隅の仕上げ施工例

@SDU-Hを取付ける(取付け方はSDU-Hの施工をご覧下さい)
ASDUを取付ける
B縦胴縁、横胴縁を取付ける
C仕上げ材を取付ける

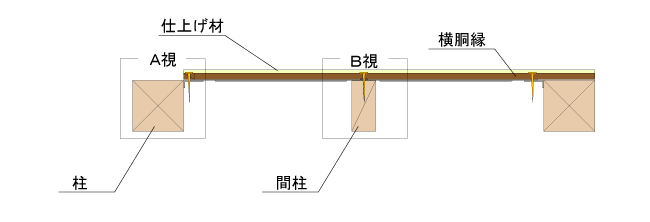

入隅の仕上げ施工例

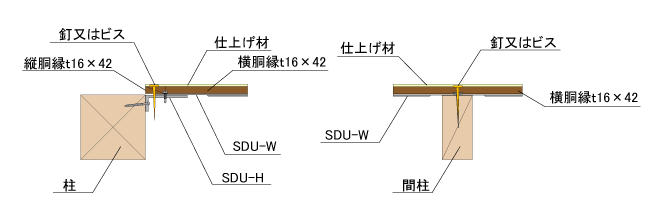

横胴縁t16 A視詳細

横胴縁t16 B視詳細

入隅仕上げ施工例

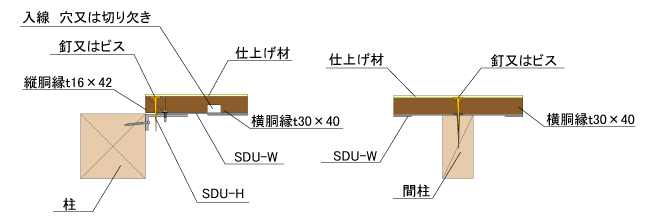

横胴縁t30 A視 コンセント詳細

横胴縁t30 B視詳細

入隅仕上げ施工例
