復元力特性

以下の資料は平成16年7月に(財)日本建築センター筑波試験所で（図－１）の試験体で行われた試験結果（SDU-Wの荷重－変形曲線）より算出した数値である。

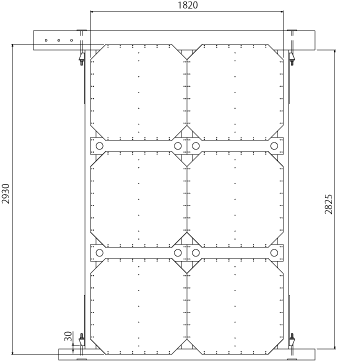

（図－１）試験体

木造軸組耐力壁の面内せん断試験（ホールダウン式）
建築基準法施行令第46条第4項表１（八）の規定に基づく SDU-Wの「荷重－変形」曲線



柱
105ｘ105（スギ）
土台
105ｘ105（スギ）
間柱
45ｘ105（スギ）
梁
105ｘ180（ベイ松）

短ほぞさし　釘打ち　2-N90
ホールダウン金物　S-HD25（柱＋土台、柱＋梁）

このページの先頭へこのページの先頭へ

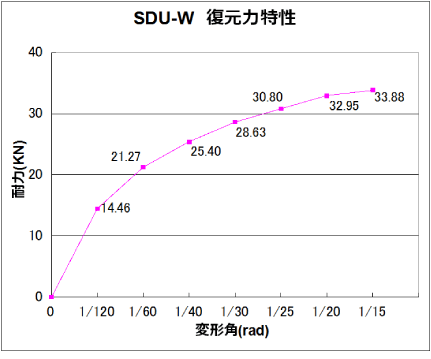

復元力特性グラフ

試験体の高さ2,825ｍで算出した数値復元力特性グラフ
変形角(rad) 耐力(KN)
1/300 7.15
1/200 10.16
1/150 12.36
1/120 14.46
1/60 21.27
1/40 25.40
1/30 28.63
1/25 30.80
1/20 32.95
1/15 33.88
※幅910なら1/2(KN)とする
