SDU-W <複合鋼板耐震壁>

性能

国土交通大臣認定取得

SDU-Wは(財)日本建築センターにて「建築基準法施工例46条第4項表1の(八)」の規定に適合するものとして国土交通大臣認定を取得しています。壁倍率4.2

以下の資料はイーメタル(株)が国土交通大臣認定取得申請に対し、(財)日本建築センター立会いのもと(財)ベターリビング<筑波建築試験センター>にて実施した性能試験に基づくものです。

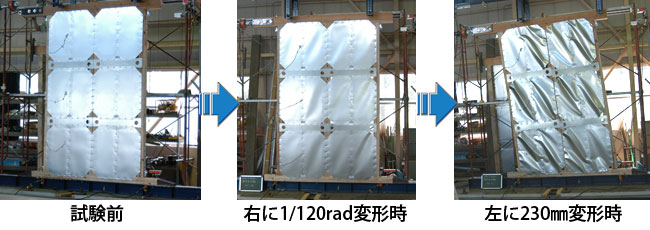

試験風景

SDU-W性能試験写真

この試験は破壊試験です。試験中の写真のような大きなしわが実際の地震で現れることはありません。

耐震+制震だけじゃない、復元力の証明

性能試験で左に230o変形させた後、試験の終了した試験体です。

SDU-Wがこのような状態になってもなお、試験体の枠組みを元の状態まで戻す『復元力』を持っています。

SDU-W試験体 SDU-W復元力
加力装置を外したところ 試験機から外した試験体
枠組みが元の状態に戻っています。

下の「荷重−変形」曲線をご覧ください。

見かけの変形量「230o」から、元の位置「0o」まで戻る曲線が、SDU-Wの『復元力』の証明です。

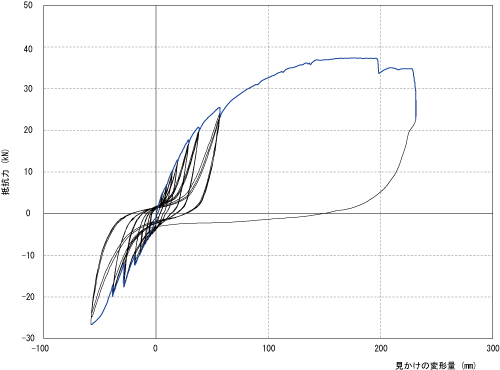

SDU-Wの「荷重−変形」曲線

SDU-Wの「荷重−変形」曲線
壁倍率
4.2
基準耐力
8.6kN/m
基準剛性
1130kN/rad/m
降伏耐力
18.37kN
最大耐力
34.01kN
降伏変位
33.12o
1/120rad.
15.28kN
構造特性
15.7kN

このページの先頭へこのページの先頭へ

認定書

認定書 ■国住指第1978号
平成16年11月30日

  1. 認定番号
    FRM−0088
  2. 認定をした構造方法又は建築材料の名前
    複合鋼板面材直張り木造軸組耐力壁
  3. 認定をした構造方法又は建築材料の内容
    別添の通り
    4.2の倍率を有する軸組みと同等以上の耐力を有する軸組み

クリックすると詳細がご覧になれますPDF

このページの先頭へこのページの先頭へ

コンペ受賞・選定

愛知コンペ
クリックすると詳細がご覧になれますPDF
